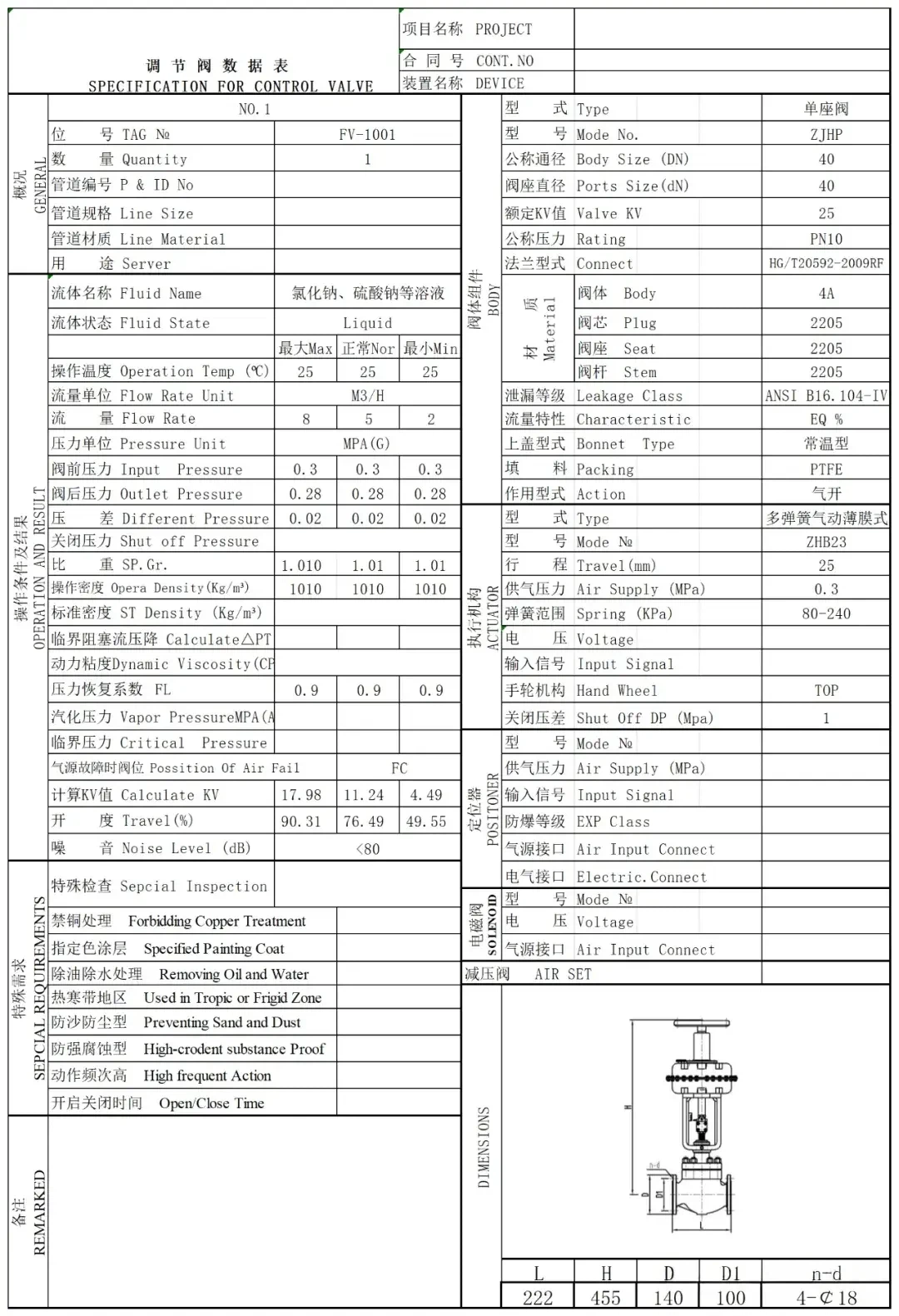

1. แนวคิดภาพรวม

TAG No: ตัวระบุอุปกรณ์โรงงานที่ไม่ซ้ำใคร เช่น FV-1001

ปริมาณ: จำนวนการจัดซื้อ/การติดตั้งของรุ่นนี้ เช่น 1 หน่วย

P & ID No: หมายเลขไปป์ไลน์ใน P&ID สำหรับการกำหนดตำแหน่งตำแหน่ง

ขนาดเส้น: เส้นผ่านศูนย์กลางปกติของท่อ ความหนาของผนัง ฯลฯ เสริมด้วยแบบวิศวกรรม

วัสดุเส้น: วัสดุท่อเช่นเหล็กกล้าคาร์บอนสแตนเลส

บริการ: ใช้สำหรับขนส่งสื่อ เช่น โซเดียมคลอไรด์ สารละลายโซเดียมซัลเฟต

ชื่อโครงการ/หมายเลขสัญญา/ชื่อยูนิต: ข้อมูลประจำตัวของโครงการ สัญญา และยูนิต

2. แนวคิดของของไหลและสภาพการทำงาน

ชื่อของเหลว: สื่อผ่านวาล์วควบคุม เช่น โซเดียมคลอไรด์ สารละลายโซเดียมซัลเฟต

สถานะของเหลว: สถานะทางกายภาพของตัวกลาง เช่น ของเหลว

อุณหภูมิการทำงาน: อุณหภูมิปานกลางที่วาล์วควบคุม สูงสุด/ปกติ/นาที เช่น 25 องศา

หน่วยอัตราการไหล: หน่วยการวัดอัตราการไหล เช่น m³/H

อัตราการไหล: ช่วงการไหลผ่านวาล์วควบคุม สูงสุด 8 ลบ.ม./ชม. ปกติ 5 ลบ.ม./วัน ขั้นต่ำ 2 ลบ.ม./วัน

หน่วยแรงดัน: หน่วยวัดความดัน เช่น MPa(g)

แรงดันขาเข้า: แรงดันที่ทางเข้าวาล์วควบคุม สูงสุด/ปกติ/นาที เช่น 0.3 MPa(g)

แรงดันทางออก: แรงดันที่ทางออกของวาล์วควบคุม สูงสุด/ปกติ/นาที เช่น 0.28 MPa(g)

ความดันแตกต่าง:ความแตกต่างระหว่างความดันทางเข้าและทางออก 0.02 MPa(g)

อพ. Gr.: ความหนาแน่นสัมพัทธ์ของตัวกลางภายใต้สภาวะการทำงาน เช่น 1.010

ความหนาแน่น ST: ความหนาแน่นปานกลางภายใต้สภาวะมาตรฐาน เช่น 1,010 Kg/m³

ค่า KV ที่คำนวณได้: ค่าสัมประสิทธิ์การไหล สูงสุด 17.98 ปกติ 11.24 ต่ำสุด 4.49

การเดินทางของวาล์ว (%): ระดับการเปิดแกนวาล์ว สูงสุด 90.31% ปกติ 76.49% ต่ำสุด 49.55%

ระดับเสียง: ความเข้มของเสียงรบกวนในการทำงาน เช่น น้อยกว่าหรือเท่ากับ 80 dB

3. แนวคิดส่วนประกอบตัววาล์ว

ประเภท: โกลบวาล์ว เหมาะสำหรับแรงดันปานกลาง-และมีการรั่วไหลเล็กน้อย

หมายเลขรุ่น: การกำหนดรุ่นของผู้ผลิต เช่น ZJHP

ขนาดตัวเครื่อง (DN): เส้นผ่านศูนย์กลางที่กำหนดของตัววาล์ว เช่น 40

ขนาดพอร์ต (dN): เส้นผ่านศูนย์กลางที่กำหนดของบ่าวาล์ว เช่น 40

ค่า KV ที่พิกัด: สัมประสิทธิ์การไหลเมื่อเปิดเต็มที่ เช่น KV=25

แรงดันที่กำหนด (พิกัด): เกรดต้านทานแรงดัน เช่น PN10

การเชื่อมต่อ: มาตรฐานหน้าแปลน เช่น HG/T20592-2009 RF

วัสดุ:

ร่างกาย: เช่น 4A

ปลั๊ก ที่นั่ง และก้าน: เช่น สเตนเลสดูเพล็กซ์ 2205

ระดับการรั่วไหล: เกรดประสิทธิภาพการซีล เช่น ANSI B16.104-IV

ลักษณะการไหล: EQ % เป็นลักษณะเปอร์เซ็นต์ที่เท่ากันเพื่อการควบคุมที่แม่นยำ

ประเภทฝากระโปรง: ประเภทอุณหภูมิปกติใช้ได้กับ -29 ~ 200 องศา

การบรรจุ: PTFE ที่มีการกัดกร่อนของสารเคมีและทนต่ออุณหภูมิสูง

ประเภทการดำเนินการ: อากาศ-ถึง-เปิด, ปิดอัตโนมัติ- เมื่อการจ่ายอากาศขัดข้อง

4. แนวคิดของแอคชูเอเตอร์

ประเภท: ไดอะแฟรมนิวแมติกแบบสปริงหลาย- ขนาดกะทัดรัดพร้อมเอาท์พุตที่มั่นคง

หมายเลขรุ่น: การกำหนดรุ่นของผู้ผลิต เช่น ZHB23

ระยะเคลื่อนที่ (มม.): ระยะการเคลื่อนที่สูงสุดของแกนวาล์ว เช่น 25 มม

แรงดันอากาศ (MPa): การขับเคลื่อนแรงดันแหล่งอากาศ เช่น 0.3 MPa

ช่วงสปริง (KPa): ช่วงการปรับแรงดัน เช่น 80-240 KPa

สัญญาณอินพุต: ควบคุมสัญญาณไฟฟ้า ปกติ 4-20mA

กลไกวงล้อจักร: ติดตั้งด้านบน-สำหรับการใช้งานแบบแมนนวล

ปิด-แรงดันดิฟเฟอเรนเชียล (MPa): ทนต่อแรงดันสูงสุดเมื่อปิด เช่น 1 MPa

5. แนวคิดเกี่ยวกับตัวกำหนดตำแหน่งและโซลินอยด์วาล์ว

Positioner: อุปกรณ์ควบคุมที่แม่นยำ จับคู่แรงดันอากาศและสัญญาณอินพุต

โซลินอยด์วาล์ว: วาล์วปิด/นำไฟฟ้า-ตัดด่วน ระบุรุ่น แรงดันไฟฟ้า และอินเทอร์เฟซ

ตัวปรับลม (AIR SET): ลดความดันแหล่งจ่ายอากาศ, ขนาด L=222, H=455, D=140, D1=100, n-d=4-Φ18

6. แนวคิดความต้องการพิเศษ

การตรวจสอบพิเศษ: ข้อกำหนดการตรวจสอบเพิ่มเติมสำหรับวาล์วควบคุม

ทองแดง-ข้อกำหนดฟรี: ห้ามใช้วัสดุที่เป็นทองแดง

สีเคลือบที่ระบุ: ข้อกำหนดสีเคลือบป้องกัน-การกัดกร่อน

การกำจัดน้ำมันและน้ำ: ข้อกำหนดในการบำบัดแหล่งอากาศสำหรับวาล์วนิวแมติก

การใช้งานเขตร้อนหรือเขตหนาวจัด: การปรับตัวให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูงมาก

กันทรายและฝุ่น: ข้อกำหนดโครงสร้างกันฝุ่น-

ความต้านทานการกัดกร่อนสูง: ความต้านทานต่อสื่อที่มีฤทธิ์กัดกร่อนสูง

การทำงานความถี่สูง: ข้อกำหนดสำหรับการสลับบ่อยครั้ง

เวลาเปิด/ปิด: ข้อกำหนดเวลาเปิด/ปิดแบบเต็ม
